Zusammenfassung:
Als zentrales optisches Element moderner optoelektronischer Anzeige- und Beleuchtungssysteme ist die Präzisionsstruktur der Lichtleiterplatte der Schlüssel zu einer gleichmäßigen Lichtverteilung. In diesem Artikel werden die vierschichtige Kernstruktur der Lichtleiterplatte (Einfallsfläche, Reflexionsfläche, Lichtaustrittsfläche und Austrittsfläche) und ihr synergetischer Mechanismus eingehend analysiert und die Prinzipien der Totalreflexion und Brechung kombiniert, um aufzuzeigen, wie sie Punkt-/Linienlichtquellen in gleichmäßige Flächenlichtquellen umwandelt. Anhand von Anwendungsbeispielen in den Bereichen Flüssigkristallanzeige, LED-Beleuchtung, Automobilbeleuchtung usw. werden der umfassende Nutzen und die zukünftige Innovationsrichtung aufgezeigt.
Light Craftsman: Eingehende Analyse der Präzisionsstruktur der Lichtleiterplatte

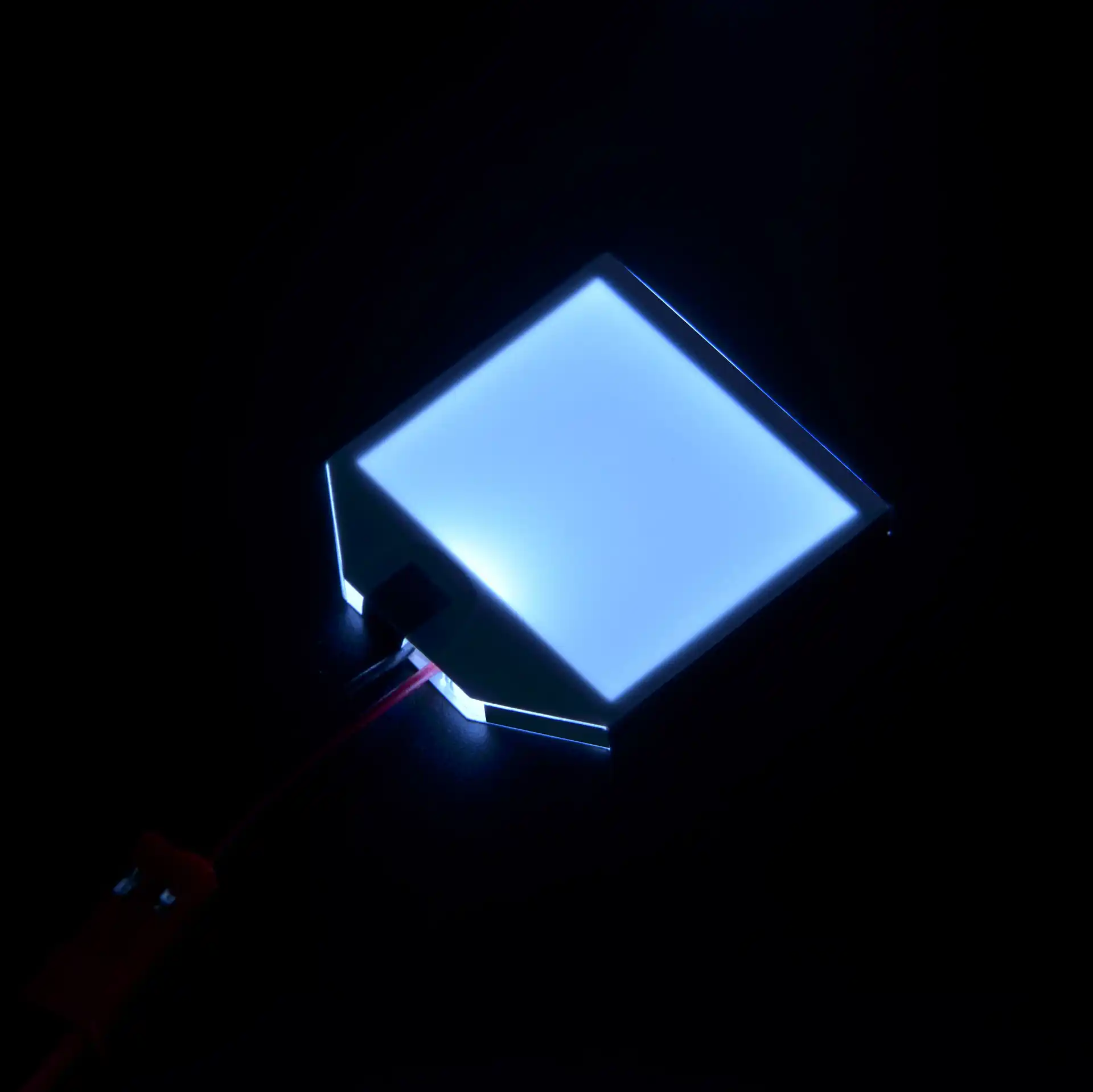

Licht ist der Träger von Informationen und der Grundstein des Sehens. Hinter der klaren Bildqualität von LCD-Bildschirmen, der weichen Atmosphäre von Innenraumbeleuchtung und der präzisen Projektion von Autoscheinwerfern steht oft ein stiller "Lichthandwerker" - die Lichtleiterplatte. Sie ist kein einfaches lichtdurchlässiges Material, und ihre präzise innere Struktur ist das zentrale Geheimnis für die magische gleichmäßige Verteilung des Lichts.
1. materielle Grundlage: hervorragende Leistung von transparenten Materialien in optischer Qualität
Lichtleiterplatte ist keineswegs ein gewöhnlicher transparenter Körper. Das Material muss eine extrem hohe Lichtdurchlässigkeit (in der Regel >92%), eine niedrige Streuungsrate und eine ausgezeichnete mechanische Stabilität aufweisen. Polymethylmethacrylat (PMMA) und Polycarbonat (PC) haben sich als Standard durchgesetzt. PMMA hat eine Lichtdurchlässigkeit von bis zu 93% und einen Brechungsindex von etwa 1,49, was ein idealer Grundstein für eine effiziente Totalreflexion ist; PC wird aufgrund seiner höheren Stoßfestigkeit (mehr als das Zehnfache von PMMA) in rauen Umgebungen wie Fahrzeugen eingesetzt. Die Reinheit und optische Gleichmäßigkeit des Materials selbst sind die grundlegende Garantie für die "Disziplin" des Lichts in seinem Inneren. Autoritative Organisationen wie SPIE (Internationale Gesellschaft für optische Technik) bieten eine Vielzahl von Spitzenforschungsdaten über die Leistung optischer Polymere.
2. das Herzstück der Struktur: ein koordiniertes Licht-"Kommandosystem" aus vier Schichten
Die Haupteffizienz der Lichtleiterplatte ergibt sich aus ihrem präzise konzipierten vierschichtigen Aufbau:
- Auftreffende Oberfläche: der intelligente Lichteinfall - in der Nähe der Lichtquelle ist sie oft mit einer Mikrostruktur versehen (z. B. einer V-Nut oder einer Mikrolinsenanordnung). Diese Strukturen sind nicht zur Dekoration gedacht. Ihre Hauptfunktion besteht darin, den anfänglichen Lichteinfallswinkel präzise zu steuern (z. B. durch Vergrößerung bis nahe an den kritischen Winkel), um die Grundlage für eine spätere effiziente Totalreflexion zu schaffen.
- Reflexionsfläche: unsichtbare "Wand" des Lichtweges - Die Unterseite und einige Seiten sind häufig mit hochreflektierenden Materialien (z. B. weiße reflektierende Tinte oder Präzisionsmikrostrukturen) bedeckt. Nach Untersuchungen der Optical Society of America (OSA) kann die optimierte Reflexionsschicht die Ausnutzung des Lichts auf mehr als 95% erhöhen, was die normale Reflexion weit übertrifft.
- Leuchtfläche: der Geburtsort des gleichmäßigen Lichts - Dies ist die "Arbeitsfläche" der Lichtleiterplatte. Auf ihrer Oberfläche oder in ihrem Inneren sind häufig präzise gestaltete Streupunkte oder Mikrostrukturen (z. B. eine lasergravierte Punktmatrix) eingebettet. Diese Strukturen sind wie zahllose Mikro-"Lichtventile", die die Totalreflexion entsprechend dem Positions- und Dichtealgorithmus präzise zerstören und das Licht nach Bedarf zum Austritt leiten.
- Austrittsfläche: die endgültige "Formung" der Lichtqualität - Die obere Fläche kann mit einer Diffusionsfolie, einem Prisma oder einer Mikrostrukturschicht (z. B. Mottenaugenstruktur) versehen werden. Sie steuern die Winkelverteilung des ausgestrahlten Lichts (z. B. den Betrachtungswinkel) und gleichen die winzigen Helligkeitsunterschiede weiter aus, um die ultimative Gleichmäßigkeit der menschlichen Wahrnehmung zu gewährleisten.
3. der Schlüssel zum Prinzip: der exquisite Tanz von Totalreflexion und Brechung
Die Reise des Lichts im Inneren der Lichtleiterplatte ist ein delikater physikalischer Tanz. Das Licht tritt von der Einfallsfläche ein und erhält aufgrund der Mikrostruktur einen größeren Anfangswinkel. Wenn es die reflektierende Oberfläche oder die leuchtende Oberfläche erreicht und der Einfallswinkel größer als der kritische Winkel ist (z. B. etwa 42° an der PMMA/Luft-Grenzfläche), kommt es zur Totalreflexion, genau wie beim verlustfreien Abprallen in einem glatten Rohr. Unzählige Reflexionen verteilen das Licht auf der gesamten Platte. Beim Auftreffen auf die voreingestellte leuchtende Oberflächenmikrostruktur wird der Einfallswinkel bewusst unter den kritischen Winkel gesenkt, das Brechungsprinzip tritt in Kraft und das Licht "entweicht" elegant und gleichmäßig in den Außenraum. Die abschließende Justierung der Austrittsfläche sorgt dafür, dass das Licht dem Menschen in optimaler Form dient.
4. breite Anwendung: von Mikro-Bildschirm-Display zu breiter Beleuchtung
Die strukturelle Gestaltung der Lichtleiterplatte bestimmt unmittelbar die Lichtqualität des Endprodukts:
- Die Seele der Hintergrundbeleuchtung von Flüssigkristallanzeigen (LCD): Herkömmliche LCDs sind auf Lichtleiterplatten angewiesen, um LED/CCFL-Linienlichtquellen am Rand in gleichmäßiges Oberflächenlicht umzuwandeln. Die Kombination aus der unteren reflektierenden Schicht und der oberen präzisen Streustruktur ist der Schlüssel zur Überwindung der "dunklen Ecken" und "heißen Stellen" des Bildschirms. Marktforschungen zeigen, dass der weltweite Versand von LCD-Panels enorm ist und die Lichtleiterplatten-Technologie die kontinuierliche Unterstützung dahinter ist.
- Ein scharfes Werkzeug für die Gleichmäßigkeit der LED-Beleuchtung: Bei LED-Panel-Leuchten verteilt die Lichtleiterplatte das von der punktförmigen LED-Lichtquelle abgestrahlte Licht gleichmäßig auf die gesamte leuchtende Fläche, wodurch Blendung vermieden und eine angenehme Umgebung geschaffen wird. Das Punktdesign der leuchtenden Oberfläche bestimmt direkt den Gleichmäßigkeitsindex der Lampe.
- Ein Präzisionswerkzeug für die Gestaltung des Scheinwerfermusters: Moderne Auto-Tagfahrleuchten und Rückleuchten verwenden oft Lichtleitstreifen. Durch komplexes dreidimensionales strukturelles Design und interne Mikro-Reflexions-/Brechungssteuerung kann die Lichtleiterplatte ein scharfes, gleichmäßiges und gut erkennbares Lichtband formen, das die Fahrsicherheit und Schönheit verbessert. Die einschlägigen Konstruktionsnormen finden Sie unter SAE International (Internationale Gesellschaft der Automobil-Ingenieure).
5. die Klinge der Innovation: Mikro-Nanostrukturen gravieren das Licht der Zukunft
Der Schlüssel zum Sprung in der Lichtleiterplatten-Technologie liegt in der Mikro-Nanoisierung und Intelligenzierung des strukturellen Designs:
- Laser-Präzisionsbearbeitung: Mit moderner Lasergravurtechnik lassen sich mikrometer- oder sogar nanometergenaue Punkte oder Rillenstrukturen (z. B. V-Cut) in oder auf der Oberfläche von Lichtleiterplatten erzeugen. Die Form, die Größe und die Dichtegradientenverteilung dieser Strukturen sind die zentralen Algorithmen für die Lichtgleichmäßigkeit.
- Nanoimprinting-Technologie: Komplexe mikro-nano-optische Strukturen (wie Gitter und Mikroprismen-Arrays) können effizient auf die Oberfläche von Lichtleiterplatten repliziert werden, um eine präzisere Lichtsteuerung zu erreichen, z. B. ein ultradünnes Design oder eine spezifische Lichtleistung. Einrichtungen wie das Massachusetts Institute of Technology (MIT) haben auf diesem Gebiet eingehende Forschung betrieben.
- Integrierte multifunktionale Struktur: Zukünftig werden Lichtleiterplatten dazu tendieren, mehrschichtige optische Funktionen wie Streuung, Aufhellung und Blickwinkelkontrolle in ein einziges Substrat zu integrieren, und zwar durch ein präziseres Mikrostrukturdesign, um eine Verkleinerung der Bauelemente und eine Verbesserung der Leistung zu erreichen.
Zusammenfassung:
Die Lichtleiterplatte, der "Lichthandwerker", der zwischen der Lichtquelle und dem Auge verborgen ist, hat einen Wert, der weit über den einer transparenten Platte hinausgeht. Ihr exquisiter vierschichtiger Aufbau - intelligenter Einfall, effiziente Reflexion, präziser Lichtaustritt und eleganter Austritt - webt in Verbindung mit den physikalischen Gesetzen der Totalreflexion und -brechung ein unsichtbares Lichtnetz, das die ursprünglich widerspenstigen punkt- und linienförmigen Lichtquellen in gleichmäßiges, weiches und kontrollierbares Flächenlicht bändigt. Von der Beleuchtung der klaren Welt des kleinen Bildschirms in unseren Händen bis hin zur Ausleuchtung des weiten Raums und der Straße liegt die strukturelle Schönheit der Lichtleiterplatte in ihrer mikroskopischen Präzisionsordnung, die das vom Menschen wahrgenommene makroskopische Licht formt. Mit den Fortschritten der Mikro-Nano-Fertigungstechnologie wird dieses "unsichtbare Rückgrat" in Zukunft sicherlich eine neue Ära hellerer, intelligenterer und effizienterer visueller Anzeigen und Beleuchtungen unterstützen.
